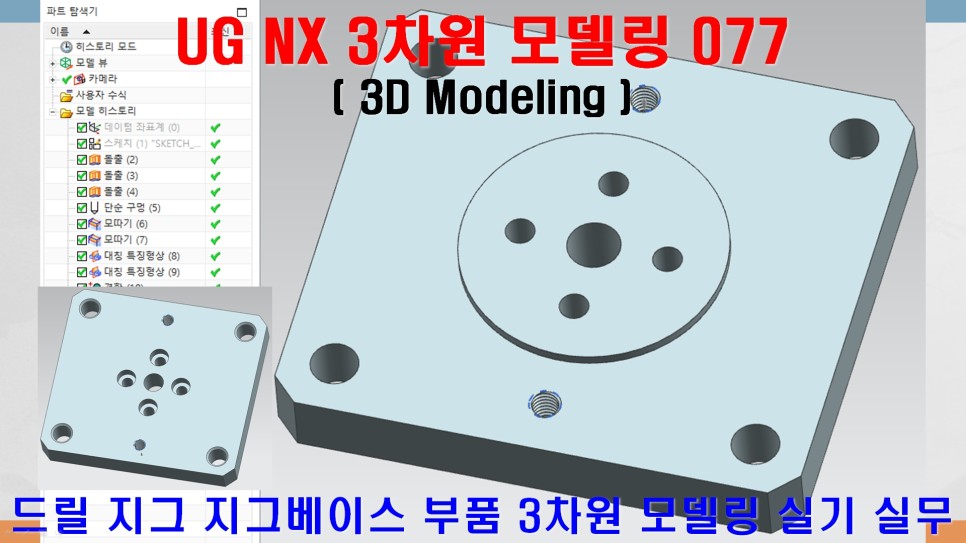

http://youtu.be /pbV-PqnohUGNX 3차원 모델링 077 (기계제도 및 기계설계자격증, 실기, 실무, 드릴지그베이스부품모델링 등 – 3DModeling)
0, 예제 도면 파일 등 다운로드 URL 첨부 파일 참조
1, 작업 제목 (1) UGNX 3차원 모델링 작업 077(2) 기계제도 및 기계설계자격증, 실기, 실무모델링 등 (3) UGNX3 DModeling

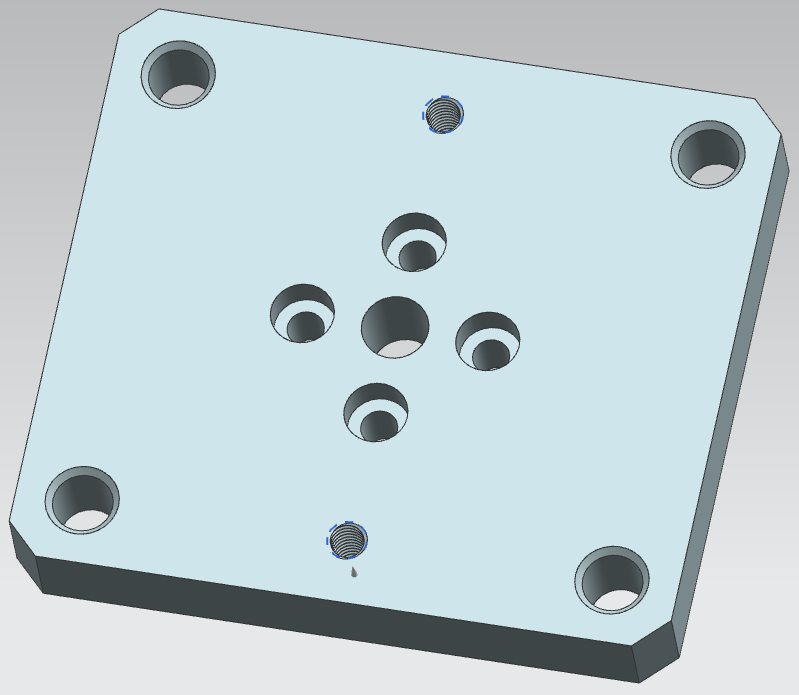

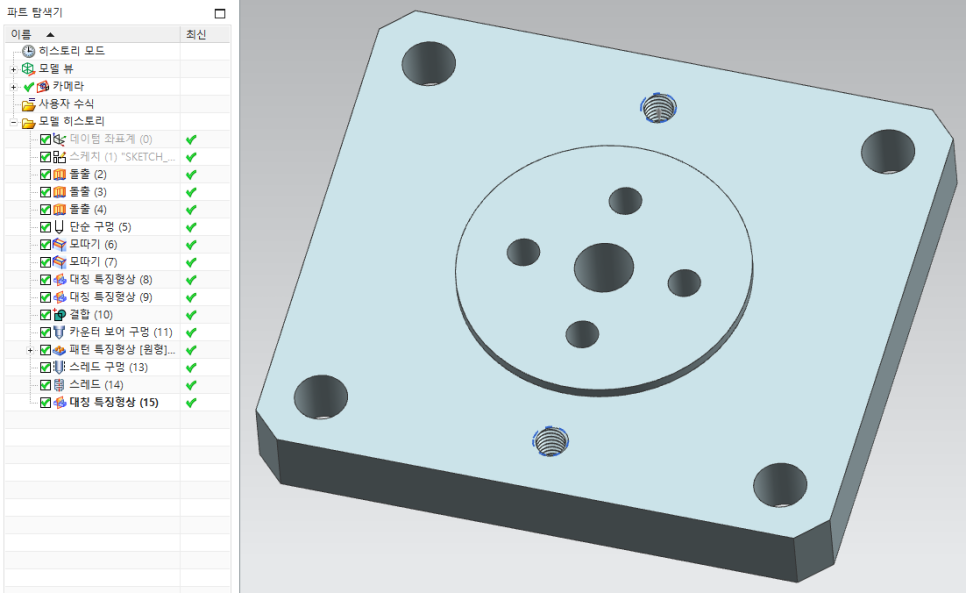

2, 작업설명(1) 드릴 지그저 베이스 부품 3차원 모델링 방법(2) 데이텀 평면 설정 및 스케치 작성 방법(3) 치수 및 지오메트리 구속 조건 설정 방법(4) 돌출 및 대칭, 패턴 특징 형상, 구멍, 모따기 모델링 방법(5) 결합 및 스레드 구멍 모델링 방법 등
3, 특이사항(단위 : mm)(1) 드릴 지그자이크 베이스 부품 도면을 활용합니다.(2) 스케치 작성 시 모델링이 생성되기 쉬운 평면으로 진행합니다.(3)대칭 특징 형상 모델링 시 모델 히스토리 내의 형상을 선택하여 대칭합니다.(4)대칭 특징 형상 모델링 후 원본과 복사본을 각각 결합하도록 합니다.(5)스레드 홀 형상 모델링 시 KS 규격에 맞게 모델링 합니다.(6)모델링 완료 후 도면과 비교 검토하여 검증합니다.
6, 기타 (1) 3D 프린터 운용 기능사 및 3차원 모델링 실기 대비 가능 (2) 전산 응용 기계 제도 기능사 및 기계 설계 산업 기사 실기 대비 가능 (3) UGNX 모델링 초보자 단기 속성 능력 향상
